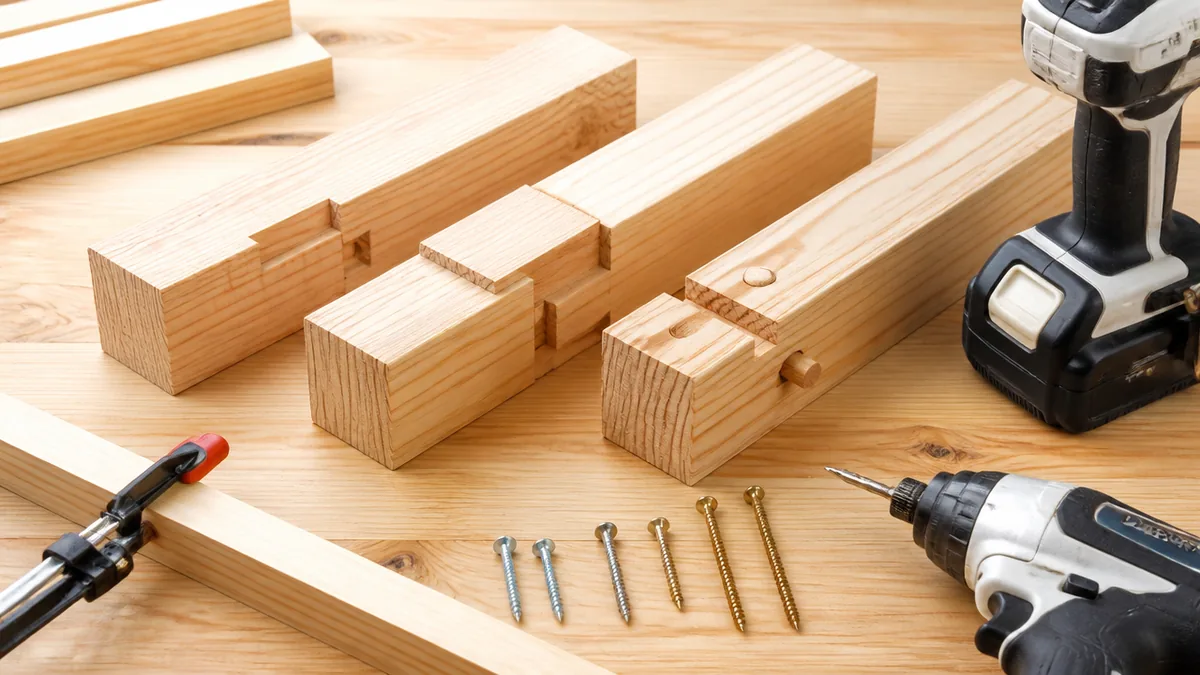

継手木材の基本は3種の伝統継手で覚える｜長さより材せいで強くなる引張試験の理屈

ホームセンターで買った材があと少し足りない。古い家の梁に、見慣れない継ぎ目がある。木材の継手という言葉を調べ始めるのは、たいていそんな場面です。継手は、木材を長さ方向につないで使うための接合部の呼び名です。向きの違う材を組み合わせる仕口とセットで語られ、日本の木造には腰掛け鎌継ぎ・金輪継ぎ・追掛け大栓継ぎのような伝統的な形が受け継がれています。

先に結論を言うと、継手の強さは形の名前だけでは決まりません。北海道立総合研究機構 林産試験場が伝統継手3種を引っ張って壊した試験では、引張耐力は力を受け持つ面積が増えるほど大きくなり、継手の長さよりも高さ（材せい）の影響が大きいと報告されています。長く刻めば強くなる、という直感とは少し違うんですよ。

この記事では、継手と仕口の違い、伝統継手3種の特徴、試験データから読める壊れ方の理屈、建築基準法での扱い、接着でつなぐフィンガージョイント、そして家でやるDIYで材をつなぐときの考え方までを、公的機関の資料をもとに順番に解説します。

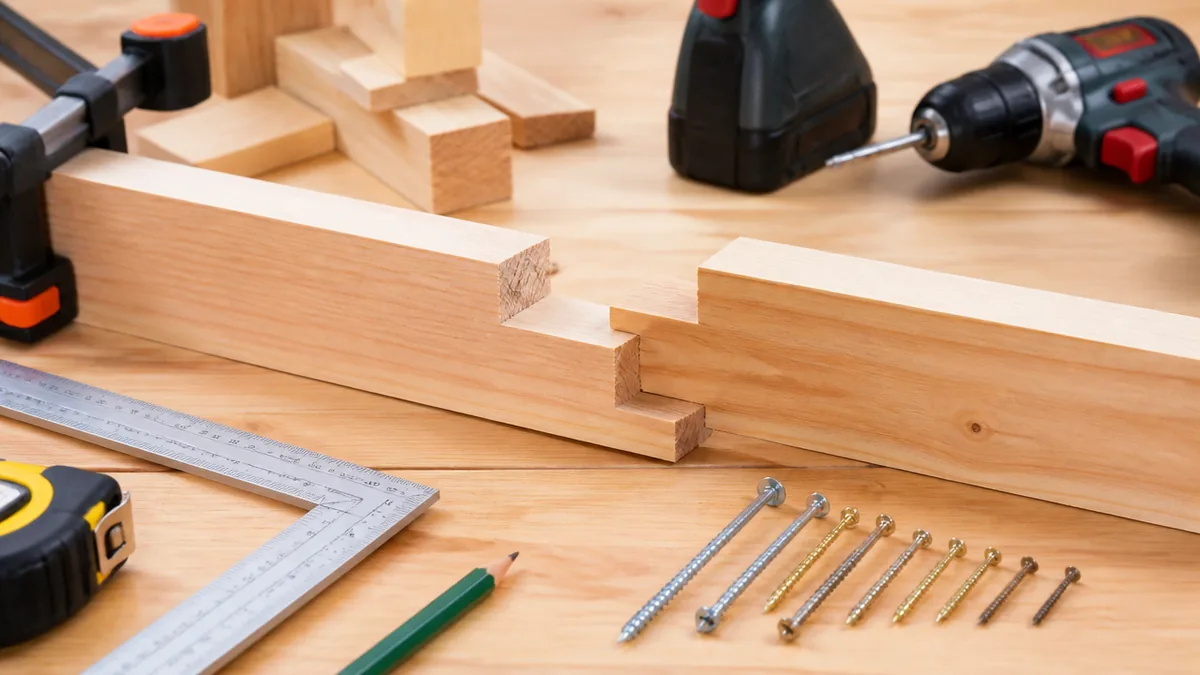

継手木材とは？仕口との違いは材を伸ばすか組むかで分かれる

継手は木材を長くつなぐための接合部

結論から言うと、継手は木材をつないで、1本では足りない長さを確保するための接合部です。島根県のサイトに掲載されたコラムでは、「木材をつなぐ接合部を継手、仕口と言うのだそうですがいろいろと種類があるようです。」と紹介されています（島根県のコラム）。

なぜつなぐ必要があるのかというと、木材は立木から切り出すものなので、1本の材から取れる長さには限りがあるからです。建物の土台や梁のように長く通したい部材では、どこかで材と材をつなぐ場面が必ず出てきます。そのつなぎ目を、木が受ける力をなるべく途切れさせずに伝えられる形に加工したものが継手だと考えると理解しやすくなります。

やりがちな混乱が、検索結果に配管の部品が混ざることです。継手という言葉は塩ビ管や金属管をつなぐ部品にも使われるため、木材の話なのか配管の話なのかを最初に切り分けておくと迷いません。

見分けるコツは名前の末尾です。腰掛け鎌継ぎ・金輪継ぎ・追掛け大栓継ぎのように、継ぎで終わる名前は継手の種類を指していると考えてよいでしょう。本や図面を読むときは、まず名前の末尾と、材が同じ方向に続いているかどうかを見てください。

仕口は向きの違う材どうしを組む接合部

継手と対になるのが仕口です。住宅用語の解説では、「水平材・垂直材・斜材をさまざまに組み合わせて使用するとき、それらの材同士の接合部を『仕口』という」と説明されています（住宅用語解説：仕口）。

つまり違いは、材がどちらを向いて接しているかです。同じ方向に一直線に続く材をつなぐのが継手、柱と梁のように向きの違う材が角度をもって出会う部分が仕口、という整理になります。継手は材を伸ばすための加工、仕口は材を組むための加工と言い換えてもかまいません。

具体例で考えると、横に長い梁を途中でつなぐ部分は継手、その梁が柱の上に載る部分は仕口です。棚づくりなら、長い天板を2枚で1本分にするつなぎ目が継手に近く、側板と棚板が直角に出会う部分が仕口に近い関係です。ここを混同すると、調べている加工法がそもそも目的に合っていない、ということが起きがちです。

注意したいのは、法令や告示では継手と仕口がひとまとめに継手又は仕口と書かれることです。条文を読むときは、両方に同じルールがかかっていると理解しておくと読み違えません。

男木と女木、差し込む側と受ける側で形が違う

継手の多くは、片方の材を凸形に、もう片方を凹形に加工してかみ合わせます。前述の島根県のコラムでも、「男木、女木と木の使う部分が違うとか造り方にも違いがある」と触れられています（島根県のコラム）。

差し込む側が男木、受ける側が女木です。この区別が大事なのは、力のかかり方が両者で違うからです。材を引っ張る力がかかると、男木は女木に引っかかった部分で踏ん張り、女木はその引っかかりを受け止めます。どちらか弱いほうから壊れるので、両方の形のバランスが継手の性能を左右します。

実際、後で紹介する林産試験場の試験では、腰掛け鎌継ぎの破壊は主に鎌男木のせん断だったと報告されています。報告書の考察では、主な破壊形態は鎌頭のせん断破壊で、せん断応力は面全体に均等にかからず鎌首周辺に集中すると考えられています。凸側を細く削りすぎると、そこが弱点になりやすいわけです。

家で継手の加工図を見るときは、男木と女木がどちらの材に割り当てられているか、凸側の細い部分がどれくらい残るかに目を向けてください。形のきれいさより、力を受ける部分の太さが大切です。

DIYで継手を意識するのはどんな場面か

家でやるDIYで継手を意識するのは、ほとんどが材の長さが足りないときです。たとえば壁一面の長い棚板、ウッドデッキの根太、作業台の長い天板などで、買える材の長さを超える寸法が必要になった場面です。

ここで押さえておきたいのは、伝統継手は本来、住宅の構造材を大工が手加工でつなぐために磨かれてきた技術だという点です。林産試験場の試験体も、日常的に手加工を行う大工が作製したものでした。同じ形を家庭の道具で刻むと、精度の差がそのまま強さの差になります。

やりがちな失敗は、見た目に惹かれて複雑な継手に挑戦し、すき間だらけで結局ビスで固めることです。それなら最初から継がない設計や、単純な継ぎ方に金物を組み合わせるほうが確実なこともあります。

コツは、まず継手が本当に必要かを考えることです。木組み全体の種類をもう少し広く知りたい場合は、こちらの記事も参考になります。

代表的な伝統継手3種は何が違う？試験データで見る特徴

腰掛け鎌継ぎは込栓との組み合わせで性能が変わる

腰掛け鎌継ぎは、代表的な伝統継手のひとつです。林産試験場の試験では、破壊は主に鎌男木のせん断で起き、込栓を併用すると最大荷重と靭性（壊れるまでの粘り強さ）の両方が向上したと報告されています。

理由は力の通り道にあります。込栓がない場合、引っ張る力は鎌男木の首の部分に集中し、そこがずれるように壊れます。込栓を打ち込むと、力の一部を栓が受け持つので、首だけに頼らずにすむと考えられます。

具体的な数値として、試験体KM-1212の平均最大荷重は12.6kN、KM-1815は17.1kN、同じKM-1815に込栓を加えたKM-1815dは21.0kNでした。同じ寸法条件で込栓の有無だけを比べられる組み合わせなので、栓の効果が読み取りやすいデータです。

一方で、加工の際に設ける目違いについては、効果が認められなかったとされています。手間をかけた部分が必ずしも引張に効くわけではない、という点は覚えておいて損はありません。

金輪継ぎは栓で締めて力を受ける継手

金輪継ぎも、試験に使われた3種のひとつです。試験結果では、材せいが小さいとせん断破壊が多く、材せいが大きくなると栓の横圧縮破壊やせん断破壊が見られたと報告されています。

ここから読み取れるのは、金輪継ぎでは材そのものと栓の両方が力を受け持っているということです。材せいが小さいうちは木の断面が先に負けてずれ、材せいが大きくなって木の断面に余裕が出ると、今度は栓が押しつぶされる方向で壊れ始めます。弱点が材から栓へ移っていくイメージです。

平均最大荷重はKN-1530が30.3kN、KN-3060が55.6kNでした。ただしKN-3060は材せいと継手長さの両方が異なる条件なので、どちらの効果かはこの2つの数字だけでは分けられません。この点は次の章で詳しく扱います。

注意点として、試験では同じ材せいで継手長さを伸ばしても耐力は向上しなかったとされています。金輪継ぎを長めに刻めば安心、という考え方は試験結果とは合わないわけです。

追掛け大栓継ぎは試験で大きな荷重を記録した

追掛け大栓継ぎは、3種のうち試験の平均最大荷重の数字が大きく出た継手です。OD-1530で38.5kN、OD-2448で77.2kNと報告されています。

ただし、ここで種類どうしの強さに順位をつけるのは早計です。理由は、試験体ごとに材せいと継手長さの組み合わせが違うからです。林産試験場の試験は材せい120〜300mm、継手長さ120〜600mmの範囲で条件を変えて行われており、同じ寸法で3種を横並びにしたものではありません。

やりがちな読み違いは、最大値だけを拾って追掛け大栓継ぎがいちばん強い継手だと結論することです。試験報告の主な結論は、どの継手かよりも、力を受け持つ面積、とくに継手高さが耐力に効くという点にあります。

コツは、数字を見るときに必ず試験体名と条件をセットで読むことです。試験体名の違いは寸法条件の違いを表しているので、名前が違う数字どうしを単純比較しないようにしましょう。

名前のついていない秘伝の継手もある

伝統継手は教科書に載る数種類だけではありません。島根県のコラムには、大工が独自に考えた秘伝の継手・仕口も存在すると書かれています。

なぜ独自の形が生まれるかというと、継手は材の寸法や使う場所、かかる力の向きによって最適な形が変わるからです。同じ梁でも、どこでつなぐか、上から荷重がかかるのか横に引っ張られるのかで、職人が工夫する余地が生まれます。

ここで気をつけたいのは、形が独自であるほど、強さの裏づけとなる試験データが少ないことです。後述するように、伝統的な接合部の耐力データは国の事業で全国の試験研究機関が蓄積を進めている段階で、十分に整備されているとは言えない状況とされています。

DIYで見慣れない継手の図を見つけたときは、見た目の面白さとは別に、どんな力に対して検証された形なのかを確かめる習慣をつけておくと安心です。

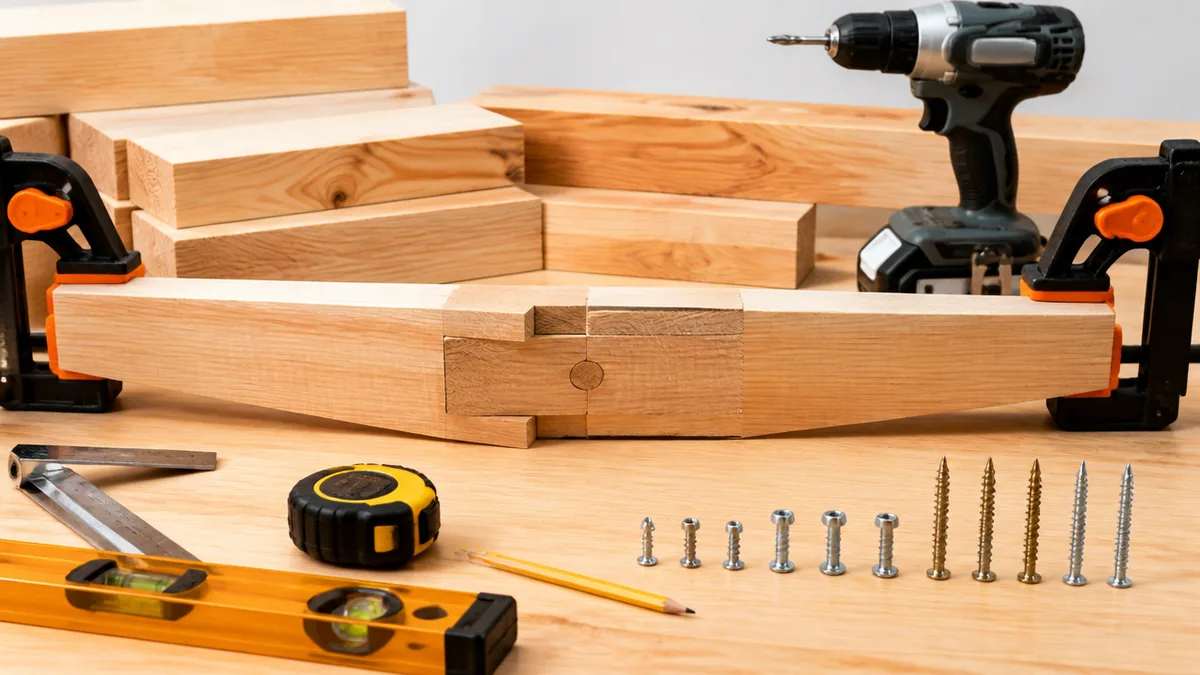

継手はどこから壊れる？引張試験が示した力の受け持ち方

試験はスギ製材と大工の手加工で行われた

まず、データの土台となる試験の条件を確認しておきます。林産試験場報No.541（2012）によると、試験体はスギ製材（E70、JAS1級相当）で、栓・込栓はカシ、材幅120mm、材せい120〜300mm、継手長さ120〜600mmの範囲で作られ、各条件7体ずつ試験されています。

注目したいのは加工した人です。報告書には、試験体の加工が「日常的に手加工を行っている大工によってなされている。」と書かれています（林産試験場報No.541）。機械加工ではなく、実際の現場に近い手刻みの精度で作られた試験体だということです。

この条件が大事なのは、継手の強さが加工精度に左右されるからです。かみ合わせにすき間があれば、力を受ける面が実際には一部しか触れておらず、想定どおりの面積で力を受け持てません。プロの大工の手加工でこの数字という前提で読む必要があります。

家で同じ形を刻んでも、同じ荷重に耐えるとは限りません。試験データは、継手の傾向を理解するための材料として使うのが正しい向き合い方です。

引張耐力は力を受け持つ面積で決まる

試験のいちばん大きな結論はこれです。報告書には「引張耐力は継手に発生する主要な応力を負担する面積の増加に伴い大きくなる傾向が認められたが，特に継手長さよりも継手高さに大きく影響を受けることが明らかとなった。」とあります（林産試験場報No.541）。

理屈はシンプルです。継手を引っ張ると、その力は男木と女木が接している面や、栓が通っている部分を通って相手の材に伝わります。力を受ける面積が大きければ、面1か所あたりの負担は小さくなるので、壊れにくくなります。木材の強さは面積あたりで考えるのが基本です。

具体的には、継手の形の名前よりも、その形の中で力を受ける面がどれだけ確保されているかが問題になります。同じ腰掛け鎌継ぎでも、男木の首を細く削れば負担面積が減り、耐力も下がると考えられます。

図面を見るときのコツは、引っ張られたときにどの面が押し合い、どの面がずれようとするかを指でなぞってみることです。その面の大きさが、その継手の実力の目安になります。

せん断で壊れる形は計算が甘くなりやすい

木が壊れるときの力には、押しつぶされる圧縮と、面に沿ってずれるせん断があります。試験では、主な応力が圧縮の場合、計算で求めた値と実験値がおおむね一致したと報告されています。

一方で、報告書には「これに対して，せん断の場合は応力集中が発生するために算定値は過大な評価となることが示された。」とも書かれています（林産試験場報No.541）。計算上はもつはずなのに、実際はそれより弱い力で壊れるということです。

理由は応力集中です。せん断面では力が面全体に均一にかかるのではなく、角や端の部分に偏って集まりやすく、その一点から割れが始まります。計算は面全体で均等に受ける前提で行うため、実物より強く見積もってしまうわけです。

家でやるDIYへの教訓は、ずれる方向に力がかかる部分には余裕をもたせることです。木口近くの細い部分や、ビス穴の近くの薄い部分は、計算や見た目の印象より弱いと考えておくのが安全側の判断です。

腰掛け鎌継ぎの弱点は鎌男木の首

3種の中で壊れ方がはっきり書かれているのが腰掛け鎌継ぎで、破壊は主に鎌男木のせん断でした。前の見出しで触れた、計算が甘くなりやすいせん断で壊れる継手だということです。

なぜ首の部分なのかというと、鎌男木は先端の広がった頭を女木に引っかけ、細くくびれた首で本体とつながる形だからです。引っ張られると、頭が女木に引っかかって止まり、首の部分に力が集中します。報告書は、主な破壊形態を鎌頭のせん断破壊（鎌が大きくなると鎌あごの圧縮破壊も）とし、せん断応力が鎌首周辺に集中するために、計算で求めた耐力より実際の耐力が小さくなると説明しています。

やりがちな失敗は、女木に入れやすくするために男木の首を削り足してしまうことです。入りやすくはなりますが、力を受け持つ断面は確実に減ります。きつい部分は首ではなく、かみ合わせの当たり面を少しずつ調整するほうが理にかなっています。

込栓を併用すると最大荷重・靭性とも向上したという結果は、この首への集中を栓が分担しているからだと読めます。弱点がわかっている部分には、補強で別の通り道を作る。これが継手を読み解く基本的な考え方です。

長く刻めば強くなる？実は材せいのほうが効く理由

継手長さより継手高さの影響が大きい

実は、継手の長さを伸ばすことは、思ったほど強さに効かない場合があります。試験報告の結論は、引張耐力は継手長さよりも継手高さ、つまり材せいに大きく影響を受けるというものでした。

報告書は理由を継手ごとに説明しています。腰掛け鎌継ぎでは、継手を長くして計算上のせん断面積が増えても、せん断応力が面全体に均等には発生せず鎌首周辺に集中するため、耐力は長さに比例して伸びませんでした（継手長さ1.5倍に対し最大耐力は1.1倍程度）。金輪継ぎでは、材せいが大きい場合の破壊形態が栓の横圧縮で、その耐力は栓の幅と材せいで決まると考えられています。いずれも、材せいを大きくすると力を受け持つ面が直接広がる、という点が共通しています。

具体的に言えば、梁の高さが大きい材ほど、同じ形の継手でも力を受ける面が広く取れるということです。伝統構法で太い材が使われてきたことは、継手の性能という面から見ても筋が通っています。

図面を見るときは、継手の長さより先に、その継手を刻む材の断面の高さを確認してください。高さが足りない材で強い継手を求めるのは、そもそも条件として厳しいことが多いのです。

金輪継ぎは長さを伸ばしても耐力が上がらなかった

この傾向をはっきり示したのが金輪継ぎです。試験では、同じ材せいで継手長さを伸ばしても耐力は向上しなかったと報告されています。

なぜかというと、金輪継ぎの壊れ方を思い出すとわかります。材せいが小さいときはせん断破壊、大きくなると栓の横圧縮破壊やせん断破壊でした。どちらも、壊れる場所は継手の高さ方向の断面や栓の周りで決まっていて、重なり区間の長さとは直接つながっていません。弱点の大きさが変わらない限り、長さを足しても強さは変わらないわけです。

具体例として、長さのある継手ほど加工の手間も材の消費も増えます。強さが変わらないなら、その手間は報われません。継手長さは、加工しやすさや栓を打つ位置の確保など、強さ以外の理由で決まる部分も大きいと考えられます。

注意点として、これは金輪継ぎの引張試験での結果です。曲げやねじれなど別の力に対しても同じとは限らないので、どんな力に対する話なのかを常にセットで覚えておきましょう。

込栓は効いて、目違いは効かなかった

腰掛け鎌継ぎの試験では、もうひとつ興味深い結果が出ています。込栓を併用すると最大荷重・靭性とも向上した一方で、目違いの効果は認められなかったという点です。

込栓が効く理由は、前章で見たとおり、鎌男木の首に集中していた力の一部を栓が受け持つからだと考えられます。力の通り道が1本から2本に増えれば、1か所あたりの負担は減ります。数値で見ても、KM-1815の平均最大荷重17.1kNに対し、込栓を加えたKM-1815dは21.0kNでした。

一方の目違いは、材の位置ずれを防ぐなどの目的で設けられる加工ですが、少なくとも引張に対しては効果が見られませんでした。引っ張る力の通り道に、目違いの部分が関わっていなかったと読むのが自然です。

ここから学べるのは、補強はどの力に効かせたいかで選ぶということです。DIYでも、木工用ボンドを足す、ビスを増やすといった補強を考えるとき、その補強が力の通り道に入っているかを確認する習慣が役立ちます。

平均最大荷重を横並びで比べるときの注意

試験結果の数字は、使い方を間違えると誤解のもとになります。試験体名ごとに材せいと継手長さの組み合わせが異なるため、種類をまたいで最大荷重を並べても、どの継手が強いかの答えにはなりません。

たとえば金輪継ぎのKN-3060は55.6kN、追掛け大栓継ぎのOD-2448は77.2kNですが、寸法条件が違うので、この差が継手の形によるものなのか、寸法によるものなのかは切り分けられません。比べてよいのは、腰掛け鎌継ぎのKM-1815とKM-1815dのように、条件の違いがひとつに絞られた組み合わせです。

やりがちなのは、ネットで見かけた数字を根拠に、この継手なら何kNまで大丈夫と考えてしまうことです。試験の数字は、プロの大工が刻んだスギ製材を、特定の寸法で引っ張った平均値です。家で刻んだ別の樹種・別の寸法にそのまま当てはめることはできません。

数字に触れるときは、試験体の材料・寸法・加工者・力の向きの4点を確認してから読む。これが、データに振り回されないためのいちばん実用的なコツです。

家の継手は法律でどう扱われる？施行令第47条と告示を読む

構造耐力上主要な部分の継手は緊結が求められる

住宅の柱や梁のような構造上大事な部分の継手は、法律でルールが決まっています。建築基準法施行令第47条には「構造耐力上主要な部分である継手又は仕口は、ボルト締、かすがい打、込み栓打その他の国土交通大臣が定める構造方法によりその部分の存在応力を伝えるように緊結しなければならない。」とあります（e-Gov法令検索：建築基準法施行令）。

ポイントは、存在応力を伝えるように、という部分です。継手は材が途切れる場所なので、そのままでは力がそこで途切れてしまいます。かみ合わせの形だけに頼らず、ボルトやかすがい、込み栓などでしっかり固定し、材が1本だったときと同じように力を受け渡せる状態にしなさい、という考え方です。

同じ条文では、ボルト締の場合、ボルトの径に応じて有効な大きさと厚さを持つ座金を使うことも定められています。ボルトの頭が木にめり込んで緩むのを防ぐためと読めます。

注意したいのは、これは家の構造部分の話だということです。住まいの柱や梁の継手を自分で切ったり加工し直したりするのは、DIYの範囲を超える作業です。構造に関わる部分は、設計者や施工者に相談するのが前提になります。

防火の告示は、ボルトや釘などの接合具を被覆するよう求めている

防火の観点からも、継手には決まりがあります。昭和62年建設省告示第1901号（通常の火災時の加熱に対して耐力の低下を有効に防止することができる継手又は仕口の構造方法を定める告示）は、「主要構造部である柱又ははりを接合する継手又は仕口（床下の部分にあるものを除く。）」を対象に、構造方法を定めています（国土交通省告示）。

その中で、「継手又は仕口にボルト、ドリフトピン、釘、木ねじその他これらに類するものを用い」る場合は、それらが「木材その他の材料で防火上有効に被覆されていること」が条件とされ、鋼材の添え板を使う場合の条件も規定されています（国土交通省告示）。

ここから読み取れるのは、現代の木造の継手は、木のかみ合わせと金物を組み合わせて成り立っているということです。金属は熱に弱い面があるため、火災時に接合部がどう振る舞うかまで考えて規定が置かれていると理解できます。

DIYで家具を作る程度なら、この告示が直接かかわることはまずありません。それでも、木と金物の組み合わせで力を伝えるという考え方は、棚や作業台の継ぎ目を設計するときにもそのまま役立ちます。

伝統構法の家には構造計算が必要になる

伝統継手を使った家づくりには、もうひとつハードルがあります。林産試験場の報告書は、「一般的な木造住宅が仕様規定を満たせば構造計算は省略可能であるのに対して」と前置きしたうえで、「伝統的木造住宅を建てるためには許容応力度計算もしくは限界耐力計算に基づく構造設計が必要となる」と説明しています（林産試験場報No.541）。

理由は、伝統構法の接合部が金物を前提とした一般的な仕様と違うからです。仕様規定に沿った家なら、決められた金物や寸法を守ることで一定の強さが担保されますが、伝統継手中心の家はその前提が当てはまらないため、計算で強さを確かめる必要があります。

ところが、その計算に必要な接合部の耐力データが十分に整備されていない、というのが報告書が示す課題でした。データがなければ計算ができず、計算ができなければ設計できない、という構造です。

読者として押さえておきたいのは、伝統継手は見た目の美しさだけでなく、設計の裏づけを積み上げる取り組みが今も続いている技術だということです。

試験結果は耐力データベースに登録される

このデータ不足を埋めるために、国土交通省の事業として、統一仕様の試験体・試験方法による試験データの蓄積が全国の試験研究機関で進められていると報告書は説明しています。林産試験場の引張試験も、その流れの中で行われたものです。

試験結果をもとに許容耐力が決定され、住木センターの木造住宅耐力要素データベースに登録されたとされています。各条件7体という複数の試験体で行うのは、木材の個体差を踏まえて、安全側の値を決めるためだと考えられます。

やりがちな誤解は、伝統継手は昔からあるのだから強さもわかっているはず、というものです。実際には、統一された方法で数値化し、設計に使える形にする作業は比較的新しい取り組みです。

調べものをするときのコツは、継手の強さを語る情報が、こうした統一試験に基づいているかどうかを見ることです。出典の書かれていない数字より、試験機関の報告書を優先してください。

フィンガージョイントは接着でつなぐ現代の縦継ぎ

くさび状に削ってはめ合わせ、接着する

伝統継手とは別系統の継ぎ方として、フィンガージョイントがあります。林産試験場の資料には「木材を縦方向に接着接合する方法として，今日ではフィンガージョイント工法が一般的なものになってきました。」とあり、「この工法は木材の縦継ぎ工法の一つです。」と位置づけられています（林産試験場の資料：フィンガージョイント）。

同資料はドイツの規格DIN68140を引いて、2個の板・厚板・角材などの製材や集成材を木口面で同一形状のくさび状に切削し、互いにはめ合わせて接着接合する工法だと説明しています。指を組み合わせたような形になることが名前の由来だと理解すると覚えやすいでしょう。

伝統継手との違いは、力を伝える主役です。伝統継手は木のかみ合わせと栓で力を受け持ちますが、フィンガージョイントはくさび状の斜面全体に塗った接着剤で力を伝えます。くさび状にするのは、木口どうしを突き合わせるより接着面を広く取れるからだと考えられます。

ホームセンターの材の表面に、ギザギザの継ぎ目が見えることがあります。これがくさび状にはめ合わせた跡で、その材が縦継ぎで作られていることの目印になります。

機械で一貫して作れるから端材が生きる

フィンガージョイントが広まった理由は、生産のしやすさにあります。資料では、特徴として「継ぎ手の切削・接着剤の塗布・嵌(かん)合といった一連の接合作業を機械により一貫して行えることにあります。」と説明されています（林産試験場の資料：フィンガージョイント）。

伝統継手は1か所ずつ大工が刻むため、手間も技能も必要です。フィンガージョイントは同じ形を機械で繰り返し作れるので、短尺材や端材から好みの長さの縦継ぎ木材を大量に生産できるとされています。

これは木材の有効活用という面でも意味があります。節や割れのある部分を取り除いて短くなった材でも、つなぎ合わせれば長い材として使えるからです。

ただし、家でこれをまねするのは現実的ではありません。くさびの形を同一形状で正確に切削し、適切に接着することが前提の工法なので、手加工で同じ精度を出すのは難しいのです。DIYでは、フィンガージョイントで作られた製品材を買って使う側に立つ、と考えておくのがよいでしょう。

ドイツで生まれ、日本では1963年から研究が発表された

フィンガージョイントの歴史も、資料に記されています。ドイツで開発され、1940年代後半にヨーロッパ数ヵ国で利用されるようになり、日本では1963年から研究結果が発表されてきたとされています。

伝統継手が長い時間をかけて職人の経験の中で育ってきたのに対し、フィンガージョイントは接着剤と機械加工の発達とともに広まった工法です。同じ木材をつなぐ技術でも、背景がまったく違うことがわかります。

この違いは、そのまま使いどころの違いにつながります。伝統継手は現場で1か所ごとに材と力の条件を見て刻むもの、フィンガージョイントは工場で規格的な長い材を作るためのもの、と整理できます。

やりがちな誤解は、ギザギザの継ぎ目がある材を、つぎはぎで弱い材と決めつけることです。用途に応じて作られた製品であり、むしろ節などの大きな欠点を取り除いてから継ぐことで、性能の高い材を作れる面もあると林産試験場の資料は説明しています。用途表示を確認したうえで、目的に合っているかで判断してください。

構造用に使うときは別の基準が関わる

フィンガージョイント材を使うときに気をつけたいのが、構造用かどうかです。この資料の執筆当時は、構造用フィンガージョイント材の製造基準が未確立だったと書かれています。

なぜ構造用に別の基準が必要かというと、接着でつなぐ以上、接着の品質がそのまま材の強さになるからです。建物の柱や梁のように大きな力を受け続ける部材では、どの程度の力に耐えるかが製品ごとに保証されていなければ使えません。

家具や棚の板材として使う分には、表面の継ぎ目はあまり気にしなくてよい場合が多いでしょう。一方で、ロフトの梁や重いものを載せる台の脚など、力を受け持つ部材に使う場合は、その製品が構造用として作られているかを表示で確認することが大切です。

資料は執筆当時の状況を書いたものなので、現在の基準については最新の規格情報で確認するようにしてください。製品の表示、とくに用途や等級の記載を見る習慣をつけておくと、選び間違いを防げます。

家でやるDIYで木材をつなぐなら、何から考える？

まずは継がずに済む材選びを考える

ここまで見てきたとおり、継手は材が途切れる場所であり、力をきちんと伝えるために緊結や栓といった工夫が必要な部分です。家でやるDIYなら、まず継手を作らずに済む方法を考えるのが近道です。

理由は、継手の性能が加工精度に大きく左右されるからです。林産試験場の試験体ですら、日常的に手加工を行う大工が作製したものでした。家庭の道具と経験で同じ精度を出すのは簡単ではなく、精度が落ちれば力を受け持つ面積も減ってしまいます。

具体的には、必要な長さの材を最初から選ぶ、長い材を店でカットしてもらう、設計を少し変えて材の長さに収まる寸法にする、といった方法があります。樹種によって手に入りやすい材の大きさや性質も違うので、材選びの段階から考えておくと選択肢が広がります。

注意点として、運搬の都合で長い材を避けた結果、あとから継ぐ羽目になることもあります。購入前に車に積めるか、部屋に入れられるかを確認し、継ぐか継がないかを設計段階で決めておきましょう。

継ぐなら力の小さい位置に置く

どうしても継ぐ必要があるときは、どこで継ぐかが大事です。継手は力を受け渡す部分なので、受け渡す力が小さい場所に置くほど負担が減ると考えられます。

理屈で考えてみます。棚板や根太のように両端を支えた材に重さがかかると、支えと支えの中間あたりが大きくたわみ、材には曲げの力がかかります。その中間に継手があると、つなぎ目が曲げの力をまともに受けることになります。一方、支えの真上で継げば、継ぎ目の下に支えがあるので、つなぎ目が受け持つ力は小さくなります。

具体例として、長い棚板を2枚でつなぐなら、継ぎ目を棚受けや支柱の上に持ってくるのが基本的な考え方です。ウッドデッキの床板なら、継ぎ目が根太の上に来るように割り付けます。

コツは、作業前に材の配置を紙に描き、支えの位置と継ぎ目の位置を重ねて確認することです。継ぎ目の位置を後から動かすのは大変なので、割り付けの段階で決めておきましょう。

金物やビスで補うときの考え方

DIYで継ぐときは、伝統継手のように木のかみ合わせだけで力を伝えるより、単純な継ぎ方に金物やビスを組み合わせるほうが現実的です。建築基準法施行令第47条も、構造耐力上主要な部分の継手・仕口を、ボルト締、かすがい打、込み栓打などで緊結するよう定めています。

理由は、接合具が力の通り道を別に作ってくれるからです。腰掛け鎌継ぎの試験で込栓が最大荷重と靭性の両方を高めたのと同じように、弱点に集中する力を接合具が分担します。

やりがちな失敗は、木口近くにビスを打って材を割ってしまうことです。前の章で見たとおり、ずれる方向の力は応力集中で計算より弱くなりやすく、割れはそこから広がります。ビスを打つ位置や下穴の考え方は、こちらの記事で詳しく解説しています。

コツは、補強が力の通り道に入っているかを確認することです。腰掛け鎌継ぎの試験で目違いの効果が認められなかったように、手間をかけた部分が狙った力に効いていなければ意味がありません。

読者タイプ別の進め方

同じ継手の知識でも、何をしたいかで使い方が変わります。ここでは読者タイプ別に整理します。

棚や作業台を作りたい初心者の方は、継がない設計を最優先にしてください。どうしても継ぐなら継ぎ目を支えの上に置き、金物やビスで固定する方法が手堅い選択です。伝統継手の刻みは、この段階では目標にしなくてかまいません。

手道具で木組みに挑戦したい中級者の方は、試験データの考え方を加工に生かしてください。男木の首を細くしすぎない、栓で弱点を補う、継手を長くするより材せいのある材を選ぶ、といった点です。のこぎりやのみなど、手刻みに使う道具の役割を整理しておくと、どこまで精度を出せるかの見通しが立ちます。

古い家の継手が気になっている方は、構造耐力上主要な部分の継手は法令で緊結が求められる部分なので、自分で手を加えず、設計者や施工者に相談してください。材を選ぶ立場の方は、フィンガージョイント材を構造的な部材に使う場合、用途表示を必ず確認しましょう。

まとめ

継手は、腰掛け鎌継ぎ・金輪継ぎ・追掛け大栓継ぎといった名前で覚えるより、どの面で力を受け持ち、どこから壊れるかで理解すると、家でやるDIYにもそのまま生きる知識になります。最初の一歩として、次に作る棚や台の図に支えの位置を描き込み、継ぎ目がどこに来るかを確かめるところから始めてみてください。

※法令・告示は改正されることがあるため、最新の内容は公式サイトでご確認ください。
