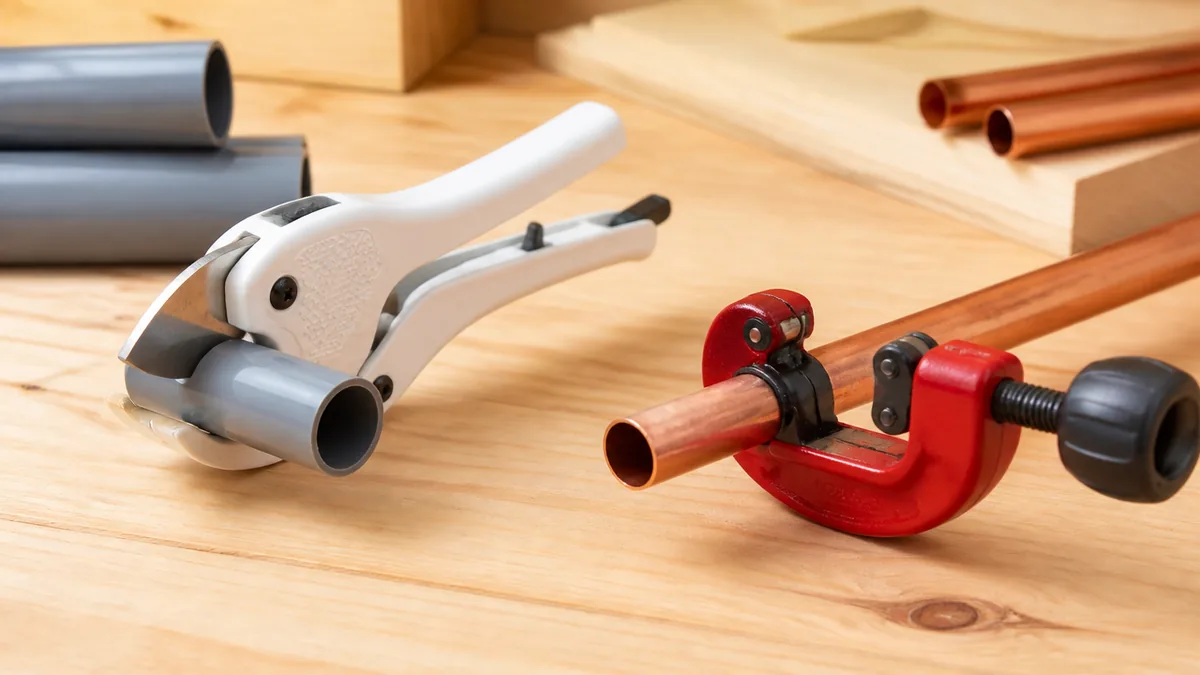

パイプカッターの使い方は管の材質で決まる｜塩ビはハサミ型・銅管は1回転ずつ刃を送る理由

パイプカッターを買ったけれど、塩ビ管に当てて握ればいいのか、ぐるぐる回すのか分からない。のこぎりで切ったら斜めになってしまい、継手にうまく入らなかった。そもそも手元のパイプが、その道具で切れる材質なのかも自信がない。パイプカッターで迷う理由は、だいたいこの3つに集約されます。

先に結論を言うと、パイプカッターの使い方は切る管の材質で決まります。塩ビ管などの樹脂管は、刃を開いて管を挟み、握って切るハサミ型（塩ビ管用カッター）を使います。銅管やステンレス管は、ローラーに乗せた管のまわりでカッターを回し、1回転ごとに刃を少しずつ送り込む回転式を使います。方式が違えば手順も注意点もまったく別物で、片方の常識をもう片方に当てはめると、刃の破損や斜め切れにつながります。

この記事では、MCCの塩ビ管用カッター（エンビカッタ）のカタログ・取扱注意事項、ホーザンの回転式パイプカッターの取扱説明書、積水化学の塩ビ管施工資料といった一次情報をもとに、方式ごとの手順と「なぜそうするのか」を整理します。特定の型番の優劣を決める記事ではなく、手元の道具を正しく使うための理屈の記事です。

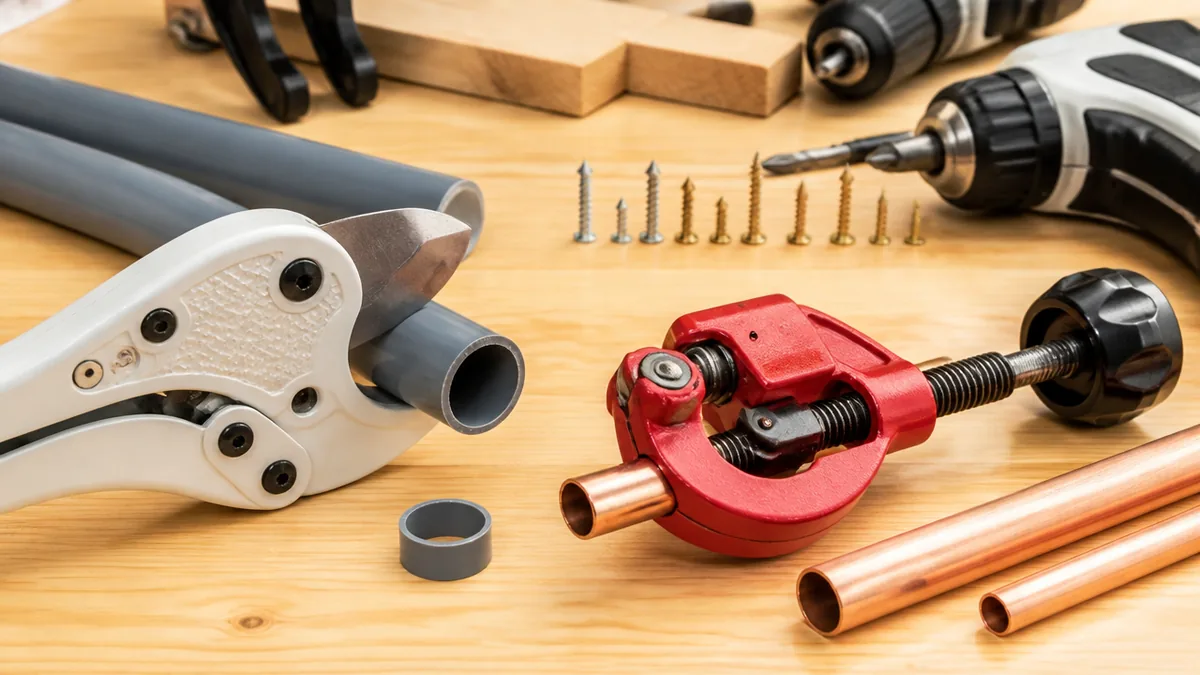

パイプカッターは「挟んで切る」と「回して切る」の2系統

ハサミ型は握って一気に、回転式は少しずつ切り進める

家庭のDIYでパイプカッターと呼ばれる道具は、大きく2系統に分かれます。1つはMCCのエンビカッタのように、刃を開いて管を挟み、ハンドルを握って切るハサミ型。もう1つはホーザンのK-203のように、2個のローラーと円盤状の刃で管を挟み、管のまわりをぐるりと回しながら刃を送り込む回転式です。

ハサミ型が成り立つのは、塩ビ管のような樹脂管が刃を押し込める程度にやわらかいからです。MCCのカタログでは片手で切断できること、切り口について直角に切れて後処理が要らないことを特長に挙げています。一方、銅管やステンレス管は刃を一度に押し込めないので、回転式で管の外周に少しずつ溝を刻み、その溝を深くしていくことで切り離します。

やりがちなのは、名前が同じ「パイプカッター」だからと、どちらでも何でも切れると思い込むことです。実際には、方式ごとに対象の材質がはっきり決められています。まず手元の道具がどちらの系統なのか、本体やパッケージの「切断できるパイプ」の欄で確認するところから始めましょう。

のこぎりで切るのと何が違うのか

塩ビ管はのこぎりでも切れます。それでもパイプカッターが選ばれる理由は、切り口の質にあります。積水化学の施工資料では、のこぎりで切ったままの管について、エスロンの施工ハンドブックに「鋸切断のまま使用すると、切りくずが接着面に巻き込まれ、接着不良や漏れの原因となる。」と書かれています。のこぎりは刃で材料を削り取るので、どうしても切りくずと切り口のささくれが出ます。

もう1つの違いは直角の出しやすさです。のこぎりは刃が前後に動くうちに切り線から逸れやすく、管が丸いぶん、途中で切り口が斜めにずれていきます。ハサミ型も回転式も、管をはさむ構造そのものが刃の向きを管に対して決めてくれるので、手の感覚に頼る部分が減ります。

とはいえ、のこぎりが不要になるわけではありません。カッターの切断能力を超える太い管や、切断能力の表に載っていない材質はのこぎりの出番です。その場合も、あとで紹介する面取りと切りくずの除去は省けません。

使える道具は「管の材質」で先に決まる

パイプカッター選びと使い方の出発点は、刃の切れ味でもハンドルの握りやすさでもなく、切る管の材質です。MCCのエンビカッタの取扱注意事項には、MCCの資料で「樹脂ライニング鋼管・鋼管・銅管・ケーブル等は切断できません。」と明記されています。逆にホーザンK-203の取扱説明書では、適応パイプをステンレスパイプと銅管としています。

つまり、塩ビ管用のハサミ型で銅管を切ろうとするのも、回転式の金属管用カッターで何でも切ろうとするのも、どちらもメーカーの想定外です。とくにケーブルは、見た目が樹脂でも中に導線が入っているので、塩ビ管用カッターの対象外とされています。

迷ったら、管に印字された種類の記号（VP、VEなど）か、購入時の商品名で材質を確かめます。分からないまま刃を当てないことが、刃を守るいちばんの近道です。

切る前に確認したい「切断能力」の読み方

切断能力は「管の種類」と「外径」の2つで書かれている

パイプカッターのカタログや取扱説明書には、必ず切断能力の欄があります。読み方のコツは、管の種類ごとの数字と、外径の上限の2つをセットで見ることです。たとえばMCCのVC-0334A（VC-34ED）は、切断能力が「硬質ポリ塩化ビニル管 VP・HIVP 13～25、PE～25、硬質塩化ビニル電線管 VE・HIVE 14～28(外径φ34まで)」と案内されています。

ここでの13や25は管の呼び径（サイズの呼び名）で、VPなら13から25まで、電線管のVEなら14から28まで、そしていずれも外径φ34までが切れる範囲という意味です。同じ数字でも管の種類で範囲が違うのは、管の種類によって外径や肉厚が異なるからです。

やりがちな失敗は、呼び径の数字だけを見て「25まで切れるなら、手元の25も大丈夫」と判断し、種類の違う管で外径が上限を超えてしまうことです。判断に迷うときは、管の外径を測ってカタログの外径上限と比べるのが確実です。メーカーによって能力の書き方は異なるので、必ず手元の工具の資料で確認してください。

塩ビ管の規格はJIS K 6741で決まっている

塩ビ管にVPやVUといった記号があるのは、日本産業規格で種類が定められているからです。硬質ポリ塩化ビニル管の規格はJIS K 6741で、VP・HIVP・VM・VUなどの種類があります。自治体が公開している寸法表でも、大分市の資料に「本表は、JIS K 6741 の VU と同一である。」と注記されており、寸法の根拠がJISであることがわかります。

この規格があるおかげで、メーカーが違っても同じ種類・同じ呼び径の管なら外径がそろい、カッターの切断能力表もその前提で書かれています。逆にいえば、規格品でない管や、種類の記号が読めない管は、切断能力表に当てはめられません。

種類の記号は管の側面に印字されているのが一般的なので、切る前に一度、管を回して表示を探してみてください。正式な規格の内容は日本産業標準調査会（JISC）で確認できます。

工具・DIYの教科書調べ：メーカー資料に載っている能力と重さ

方式ごとの違いを数字で見られるよう、メーカー公式のカタログ・取扱説明書に記載のある項目だけを並べました。記載のない項目は空欄にしています。どれが優れているという比較ではなく、「方式ごとに見るべき項目が違う」ことを確かめるための表です。

同じハサミ型でも、切れる外径を広げると本体が重くなることが、290gと420gの差から読み取れます。片手で握って使う道具なので、普段切る管より大きな能力を選ぶと、そのぶん手の負担も増えます。価格の目安として、MCCのカタログではVC-0334Aのメーカー希望小売価格を8,900円としています。

シーン別：どちらの方式を手に取ればいいか

DIYでよくある場面に当てはめると、選び分けはシンプルです。塩ビ管で収納ラックや工作の骨組みをつくる、園芸用に塩ビ管を短く切るといった樹脂管の作業なら、ハサミ型の塩ビ管用カッターが向いています。握るだけで切れて切りくずが出にくいので、室内やベランダでの作業とも相性がよい方式です。

銅管やステンレスパイプを切る場面、たとえば金属パイプでハンガーラックや手すり風の飾りをつくるなら、回転式の出番です。ここで注意したいのが、ホームセンターでよく見かける単管パイプのような鋼管です。塩ビ管用カッターはもちろん、ホーザンK-203の適応パイプにも鋼管は含まれていません。鋼管を切る道具は別にあり、それぞれの取扱説明書の範囲で使うことになります。

なお、水道の給水管につなぐ配管や、電線管（VE）を使った屋内配線は、資格や指定が要る作業です。この記事は道具の使い方の解説にとどめ、そうした工事の手順は扱いません。

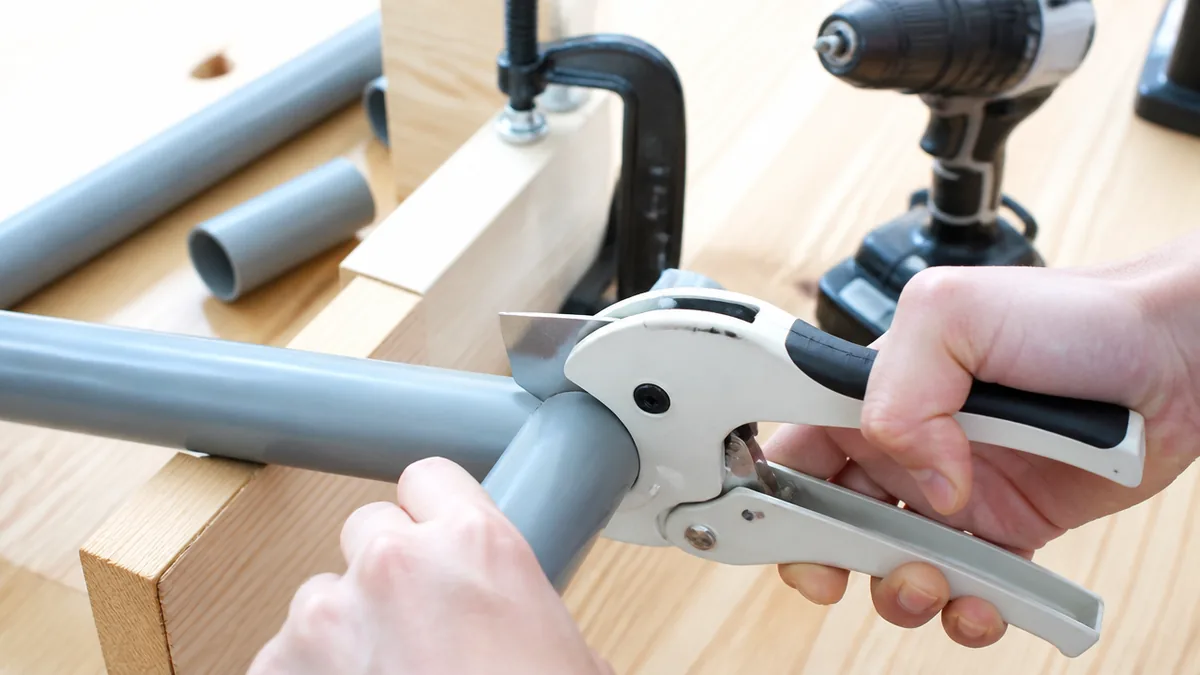

パイプカッターの使い方①　塩ビ管をハサミ型で切る手順

切る前に管をウエスで拭くのはなぜか

塩ビ管用カッターを使う前の最初の一手は、管を拭くことです。地味ですが、メーカーがはっきり求めている手順です。MCCのカタログの取扱注意事項には、MCCのカタログで「切断しようとするパイプに土・砂などの異物が付着していると刃が破損したり、切断面が変形する原因となりますので、切断の前に必ずウエスなどで拭きとって下さい。」と書かれています。

理由は刃の薄さにあります。ハサミ型の刃は樹脂にすっと入るよう薄く作られているので、砂粒のような硬いものを噛むと、刃先が欠けたり、そこから刃がずれて切り口がゆがんだりします。屋外に置いていた管や、地面に転がしていた管ほど要注意です。

やりがちなのは、新品だからと拭かずに切ることです。保管中や運搬中についたほこりも異物になりえます。切断線の前後をウエスでひと拭きしてから刃を当てる習慣をつけておくと、刃の寿命と切り口のきれいさの両方を守れます。

切断線は管の全周に引いておく

ハサミ型は握れば切れる道具ですが、刃を当てる位置と角度は人が決めます。積水化学の施工資料では、テープを巻くなどして管の全周に切断線を入れ、直角に切るよう案内されています。線が1点だけだと、刃を当てた瞬間に管に対して斜めになっていても気づけません。

全周に線があれば、刃を閉じる前に刃が線と重なっているかをぐるりと目で追えます。紙テープやマスキングテープを管に巻き、テープの縁同士がぴったり合うように巻けば、その縁が管の軸に対して直角な線になります。

やりがちな失敗は、メジャーで測った1点にだけ印をつけ、その印めがけて刃を当てることです。印の位置は合っていても、刃が傾いたまま閉じれば斜め切れになります。直角の線の引き方は、さしがねを使った考え方とも共通しています。

刃を開いて挟み、こじらずに握る

切断そのものは、刃を開いて管を挟み、切断線に刃を合わせてハンドルを握り込むだけです。MCCのエンビカッタはワンタッチオープン機構を備えていて、取扱注意事項ではハンドル端のフックを外してハンドルを広げると刃が開くと説明されています。

ここで大切なのは、握るときに刃を左右にこじらないことです。MCCのカタログには「このカッタの刃は機能上、大変薄くなっています。切断の際、無理にこじると刃が破損することがありますのでご注意下さい。」とあります。薄い刃は真っすぐ押す力には強くても、横からひねる力には弱いということです。

途中で握る力が足りなくなると、つい手首をひねって刃を進めたくなりますが、それがこじりです。管をもう一方の手でしっかり支え、刃の向きを保ったままハンドルを握る方向にだけ力をかけましょう。切断能力の上限に近い管で力が足りないと感じたら、能力に余裕のある工具を検討するのが筋です。

パイプカッターの使い方②　銅管・ステンレス管を回転式で切る手順

管は2個のローラーに平行に乗せる

回転式のパイプカッターは、本体側の2個のローラーと、ハンドル側の円盤状の刃の3点で管を挟む構造です。ホーザンK-203の取扱説明書では、まず管を2個のローラーの上に平行に乗せ、ハンドルを回して刃が管に接するところまで繰り出す手順が示されています。

平行に乗せることが大事なのは、ローラーが管の向きを決める基準になっているからです。管がローラーに対して傾いて乗っていると、刃も管に対して傾いた状態で回り始め、1周するごとに溝が少しずつずれていきます。その結果、切り口がらせん状になったり、斜めに切れたりします。

やりがちなのは、刃の位置を切断線に合わせることばかりに気を取られて、ローラー側の当たりを見ないことです。刃を軽く当てた段階で、管とローラーがすき間なく接しているか、カッターを少し回してみて刃の通り道が1本の線になっているかを確かめてから本格的に切り始めましょう。

1回転ごとに刃を少しずつ前進させる理由

回転式の使い方の核心は、刃の送り方です。ホーザンK-203の取扱説明書では、管を中心にカッターを回し、「１回転するごとにハンドルを少しずつ時計方向に回し、刃を前進させます。」と説明されています。

なぜ少しずつなのか。回転式は、刃が管の表面に押し付けられたまま転がることで外周に溝を刻み、その溝をだんだん深くしていく仕組みです。1回の送り量が小さければ、刃にかかる負担も管にかかる力も小さく保てます。送り量を増やせば早く切れそうに思えますが、刃が受け止めきれる力には限りがあります。

コツは、回す手応えが軽くなってきたら、ハンドルをわずかに締めてまた1周、というリズムを守ることです。カッターを回す向きと、ハンドルを締める向きを取扱説明書の図で確認しておくと、作業中に迷いません。

フレア加工した管はローラーの溝を使う

銅管の端がすでにフレア加工（ラッパ状に広げる加工）されている場合、その近くを切ると平らなローラーにうまく乗りません。ホーザンK-203の取扱説明書では、フレア済みのパイプはローラーの溝を利用すると切断のロスが少ないと案内されています。

ローラーの溝は、広がった部分を逃がしつつ管をまっすぐ支えるためのものです。無理に平らな部分に乗せると管が傾き、前の項目で説明した斜め切れの原因になります。

手持ちのカッターにこうした溝があるかどうか、使い道は何かは機種によって違います。溝の役割はその工具の取扱説明書で確認し、書かれていない使い方を当てはめないようにしましょう。

刃を一度に送りすぎると何が起きるか

回転式でいちばん多い失敗は、早く切りたくてハンドルを一気に締め込むことです。ホーザンK-203の取扱説明書には「刃は徐々に繰り出してください。一度に繰り出す量が多すぎると、刃が折れる恐れがあります。」とあり、あわせて管の側を傷める恐れにも触れています。

刃を深く押し込んだまま回すと、刃は溝を刻むより先に管を押しつぶす方向へ力をかけてしまいます。薄肉の銅管なら切り口がすぼまったように変形し、継手に入りにくくなることもあります。刃の側から見ても、許容を超える力がかかれば折れや欠けにつながります。

同じ取扱説明書には「能力以上のパイプに使用しないでください。」という警告もあります。太すぎる管を無理に挟むのも、送りすぎと同じく刃と本体に過大な力をかける使い方です。

斜め切れが起きるのはなぜ？直角に切るための考え方

斜め切れ・段切れが接続でトラブルを生む理由

パイプを直角に切ることにこだわるのは、見た目のためだけではありません。積水化学のエスロンの施工ハンドブックでは、「斜め切れ、段切れの場合、接続時に管が入らなかったり、継手に無理な力がかかって継手が割れたり、接続部の漏水、抜けの原因となるので、できるだけ直角に切断すること。」と説明されています。

継手は、管の端がまっすぐ奥まで差し込まれる前提で作られています。切り口が斜めだと、片側だけ先に奥へ当たり、反対側にすき間が残ります。そこへ力をかけて押し込めば、継手に偏った力がかかります。段切れ（切り口に段差がある状態）も同じで、差し込みの途中で引っかかります。

家庭のDIYでも、塩ビ管と継手で棚の骨組みをつくるような場面では、斜め切れはガタつきや組み立てにくさとして表れます。直角は、完成品の精度を左右する土台です。

ハサミ型は刃の角度、回転式は管の向きで直角が決まる

直角に切るために見るべき場所は、方式によって違います。ハサミ型では、管に対する刃の角度そのものが切り口の角度になります。刃を閉じる前に、刃が全周の切断線と重なっているかを確かめることがすべてです。

回転式では、管がローラーに平行に乗っているかが直角を決めます。刃は管のまわりを1周ごとに同じ道を通ろうとするので、最初の向きが正しければ、あとは送り方を守るだけで直角に近い切り口になります。逆に最初の向きがずれていると、何周回してもずれは直りません。

どちらの方式でも共通するのは、刃が深く入る前の段階で向きを確かめることです。いったん深く切り込んでしまうと、そこから角度を修正しようとしてこじることになり、ハサミ型なら刃の破損、回転式なら溝の乱れにつながります。

長い管は支え方で切り口が変わる

長い管の端を切るとき、切り落とす側が宙に浮いていると、切り進むにつれてその重みで管がたわみ、刃が挟まれたり、切り口が最後にちぎれたように割れたりすることがあります。これは管を支える位置の問題です。

ハサミ型なら、切断線のすぐ近くを片手でしっかり持ち、切り落とす側も台に乗せるなどして水平を保ちます。回転式なら、管が回転中に揺れないよう、作業台の上で管の向きを一定に保ちながらカッターだけを回すようにします。

管の固定に万力などを使う場合は、締めすぎて管をつぶさないよう注意が必要です。管が変形すれば、切り口もその形のまま残ります。固定具の使い方は、その固定具の取扱説明書の範囲で行ってください。

切ったあとに差がつく、面取りとバリ取りの理屈

塩ビ管は管端全周を面取りする

切り終わったら作業完了、ではありません。塩ビ管を継手に接着して使う場合、積水化学の施工資料では面取りが手順として組み込まれています。エスロンの施工ハンドブックには「管端全周をナイフやヤスリなどで面取りする」とあり、目安として2〜3mmの面取りが示されています。

面取りが要る理由は、接着接続のしくみにあります。継手の受口には接着剤を塗ってから管を差し込みますが、管の角が立ったままだと、差し込むときにその角が受口の接着剤を削り取ってしまいます。施工資料では、面取りをしない場合に接着剤を削り取って抜けの原因になるとして、必ず糸面取りをするよう求めています。

なお、この施工資料は農業用の塩ビ管の接着接続（TS工法）の項目です。家庭の給排水配管は資格や指定が要る作業なので、ここでは「切った管の端をどう整えるか」という道具の扱いの理屈として紹介しています。

のこぎりで切った管は切りくずの除去が欠かせない

のこぎりで切った塩ビ管は、切り口のまわりに細かな切りくずやささくれが残ります。前に引用したとおり、施工資料ではのこぎりで切ったまま使うと切りくずが接着面に巻き込まれ、接着不良や漏れの原因になるとされています。

切りくずは管の外側だけでなく、内側にも残ります。外側は面取りの工程で一緒に整えられますが、内側の切りくずは見落としがちです。管を立てて軽くたたく、ウエスで内側を拭くなどして、接着や差し込みの前に取り除いておきましょう。

カッターの切断能力を超えてのこぎりを使った場合こそ、このひと手間が品質を左右します。のこぎりの刃が摩耗していると、切りくずやささくれが増えやすいので、刃の状態も合わせて確認してください。

実は「後処理不要」と「面取り」は別の話

ここで1つ、混乱しやすい点があります。MCCのカタログは、エンビカッタの特長としてMCCのカタログで「直角切断、後処理不要のきれいな切り口」を挙げています。一方で施工資料は、接着接続の前に面取りをするよう求めています。どちらが正しいのか、と迷う方もいるはずです。

意外と知られていないけれど、この2つは目的が違う話として読むのが自然です。カッターの「後処理不要」は、のこぎりのような切りくずやささくれを取る作業が要らない、という切り口の状態の話。施工資料の面取りは、継手に接着剤を塗って差し込むときに接着剤を削らないための、接続の準備の話です。

つまり、切り口がきれいでも、継手に差し込んで接着するなら面取りは別の工程として考えるのが安全です。工作で管を短く切って置いておくだけなど、接続しない用途であれば話は変わります。用途に応じて、どの資料の手順に従うかを決めましょう。

金属管の切り口は手で触れずに確かめる

回転式で切った銅管やステンレス管の切り口にも、角やわずかな返りが残ることがあります。ここで切り口を指でなでて確かめるのは避けたいところです。金属の切り口は、樹脂よりも鋭く仕上がることがあるからです。

切り口の状態は、目で見て確認するか、保護手袋をした手で扱います。整える場合は、その管の材質に合った工具を使い、それぞれの工具の取扱説明書の範囲で作業してください。この記事で参照しているホーザンK-203の取扱説明書は切断の手順が中心で、バリ取りの具体的な方法は扱っていないため、ここでは手順を書きません。

銅管用の替刃について、ホーザンの取扱説明書では、刃厚が薄く外径変化やバリが少ない銅管専用の替刃（K-203-11）が用意されていると案内しています。切り口の仕上がりを気にする場合は、こうした替刃の選択肢があることも覚えておくとよいでしょう。

安全に長く使うための保護具・替刃交換・点検

保護メガネと保護手袋はどちらの方式でも必須

パイプカッターは刃物です。方式を問わず、メーカーは保護具の着用を求めています。MCCの取扱注意事項には、MCCの資料で「切断物が飛び散ることがありますので保護メガネを着用してください。」とあり、カタログでは切断作業時・刃交換時・アタッチメント脱着時の保護手袋の着用も求めています。

回転式でも同じで、ホーザンK-203の取扱説明書は「作業時は安全メガネを着用してください。」と警告し、保護手袋にも触れています。

切断物が飛ぶというと大げさに聞こえるかもしれませんが、管が切り離れる瞬間には、切れ端や小さな破片が弾かれることがあります。目は替えがききません。作業を始める前に、メガネと手袋をセットで身につける順番を決めておくと忘れにくくなります。

刃に直接触れない、落とさない

ハサミ型の刃は、管に入りやすいよう薄く鋭く作られています。MCCの資料には「刃は大変鋭利になっています。ケガをする恐れがありますので、直接、手指で触れないように注意してください。」と書かれています。刃の汚れを拭くときや切り口を確かめるときに、ついで指で触れてしまうのが典型的な危ない場面です。

またMCCのカタログでは、カッタを落下させないよう注意しています。落とした衝撃で刃先が欠けたり、刃とハンドルの位置関係がずれたりすれば、斜め切れや刃の破損の原因になります。作業台の端に置きっぱなしにしない、使わないときは刃を閉じておくといった置き方の工夫が効きます。

万が一けがをした場合の処置については、この記事では扱いません。医療機関など専門の窓口の判断に従ってください。

替刃交換とアタッチメントの脱着は「刃を全閉」が前提

切れ味が落ちた、刃が欠けたというときは替刃に交換します。MCCのエンビカッタでは、MCCのカタログに「替刃の交換は、ボルトとバネを外すだけ」と書かれており、交換の様子は公式サイトの動画で案内されています。交換の手順はメーカー公式の案内に従ってください。

注意したいのは替刃の互換性です。MCCの取扱注意事項では、旧型のVC-27ED・VC-42EDについて、VC-20・VC-42と替刃の互換性はないとしています。見た目が似ていても、型番に合った替刃を選ぶ必要があります。

また、エンビカッタには電線モールを切るためのアタッチメントが付属しています。カタログでは「アタッチメントの脱着は必ず刃を全閉した状態で行って下さい。」と案内されています。刃が開いた状態で手を近づけると、刃に触れる危険があるからです。

使用前点検と、型番の現行・廃番の確かめ方

点検といっても、特別な道具は要りません。刃先に欠けや曲がりがないか、刃を開閉したときに引っかかりがないか、回転式ならローラーが軽く回るか、ハンドルを回して刃がなめらかに出入りするかを確認します。異常があれば使わずに、メーカー公式の案内に沿って部品交換や点検を検討します。

替刃を買い足すときや買い替えるときは、型番が現行品かどうかも確かめておきましょう。MCCの現行カタログでは、VC-0334AやVC-0342Aなどが販売中として掲載されています。一方、旧型の資料に載っている型番は、現行品かどうかをメーカー公式で確認する必要があります。

保証や修理の受付、取扱説明書の入手は、それぞれのメーカー公式サイトの案内に従ってください。MCC公式サイト、ホーザン公式サイトから、手元の型番の情報にたどり着けます。

まとめ：パイプカッターは「材質の確認」と「刃の扱い」で決まる

まずは手元の管の側面にある種類の記号と、カッター本体や取扱説明書の切断能力の欄を見比べてみてください。そこが合っていれば、あとは全周に切断線を引き、方式ごとの手順どおりに刃を当てるだけです。

※型番・価格・仕様は変わることがあります。最新情報は各メーカーの公式サイトでご確認ください。
